1. Габариты места для монтажа цепи

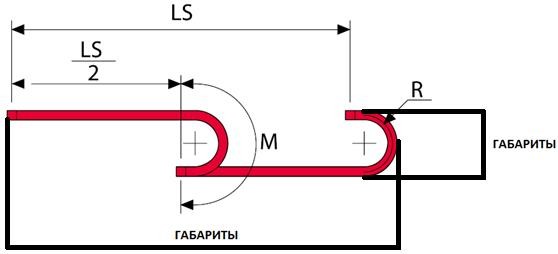

Под габаритами понимается свободное место для монтажа цепи. Зачастую кабельную цепь необходимо установить в ограниченное по высоте, ширине или длине место, поэтому значения, указанные в этих полях, являются очень важными.

Не путать габариты места для монтажа с длиной перемещения подвижной части оборудования - LS.

Разъяснения по заполнению опросного листа на подбор буксируемой кабельной цепи

2. Длина перемещения цепи

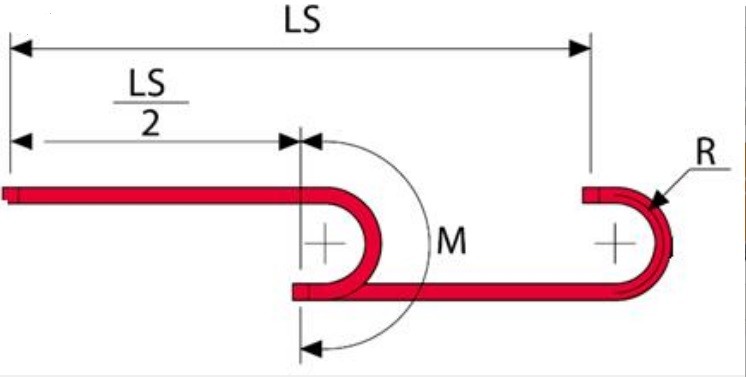

Под длиной перемещения цепи подразумевается длина перемещения подвижной части оборудования - LS, не путать с длиной самой цепи.

На данном примере:

LS - длина перемещения подвижной части

L - длина цепи=LS/2+M

3. Радиус изгиба



Для правильной работы кабельной цепи необходимо подорать радиус изгиба. Данное условие гарантирует безотказную работу как самой цепи, так и кабеля, проложенного в ней.

Радиус цепи выбирается согласно максимальному радиусу кабеля при подвижном применении.

Пример:

1-ый кабель имеет радиус изгиба при подвижном применении R=100 мм

2-ой кабель, проложенный в данной цепи: R=120 мм

3-ий кабель, проложенный в данной цепи: R=80 мм

Кабельная цепь для этих кабелей должна иметь радиус изгиба 120 мм и более.

Разъяснения по заполнению опросного листа на подбор буксируемой кабельной цепи

4. Крепление



Если позволяют условия, наилучшим решением является крепление в центре. При таком креплении используется цепь наименьшей длины.

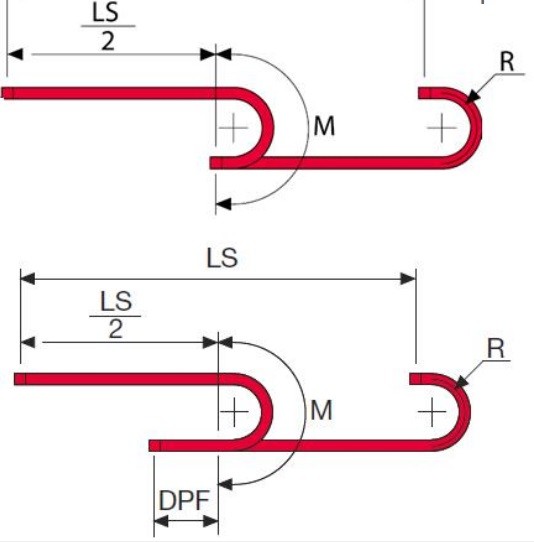

В первом случае кабельная цепь будет иметь длину

L=LS/2+M,

а во втором случае

L=LS/2+M+DPF,

при одинаковой длине перемещения подвижной части оборудования.

Разъяснения по заполнению опросного листа на подбор буксируемой кабельной цепи

5. Внутренние перегородки

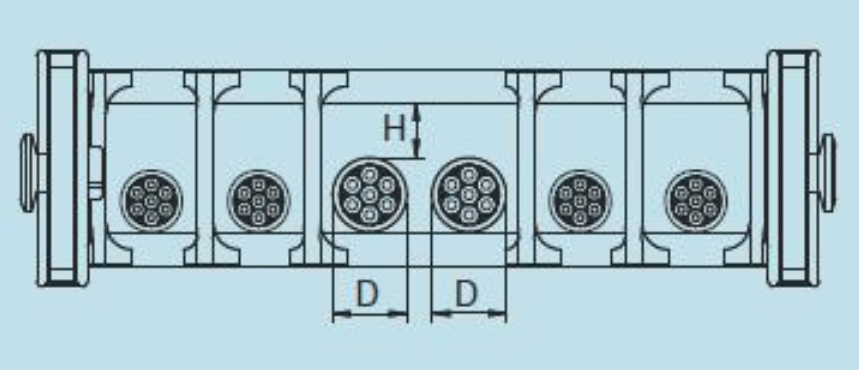

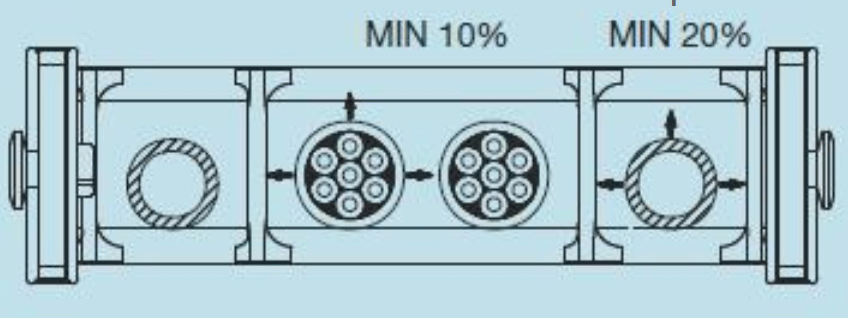

При использовании нескольких кабелей необходимо избегать перекручивания кабелей. Для этого используют специальные перегородки, если (H>D). Так же во избежание перетирания необходимо отделять перегородкой шланги от кабеля.

6. Температурный диапазон



Основным фактором при выборе материала кабельной цепи является температура применения.

Так при температуре применения ниже -25°С и выше +125°С необходимо использовать стальные кабельные цепи.

7. Загрязнение



Высокоабразивные загрязнения не позволяют использовать некоторые решения кабельных цепей. Так в помещение с высокой степенью загрязнения абразивной крошкой нельзя использовать слайдинговые кабельные цепи. В таких условиях применяются специальные конструкции кабельных цепей или защитные коробы.

8. Крепление кабеля



Для того чтобы избежать перепутывания и вытягивания кабелей в цепи необходимо правильно зафиксировать кабель. Некоторые виды кабельных цепей имеют готовое решение для фиксации кабеля в виде гребенки или специальных зажимов.

Разъяснения по заполнению опросного листа на подбор буксируемой кабельной цепи

9. Кабели, провода, шланги



В данной графе следует указать, что именно будет прокладываться в кабельной цепи: шланги и кабели со следующими характеристиками (либо указать марку кабеля):

- наружный диаметр (мм)

- вес (кг)

- минимальный радиус изгиба при подвижном применении

Исходя из этой информации мы подберем оптимальную кабельную цепь по несущей способности, радиусу изгиба, ширине и высоте звена.



Пример:

- Кабель: 4G16, D=18,8 мм, W=1,09 кг/м, R=280 мм

- Шланг: D=20 мм, W=1,2 кг/м, R=300 мм

- ÖLFLEX® FD 810: 25G1,0
